Муар в поліграфії: що це таке і як його уникнути

Муар – це візуальний артефакт, який виникає під час друку та відтворенні зображень на різних матеріалах. Цей ефект виглядає як небажані хвилі, смуги або інші текстурні аномалії та дефекти, що створюють ілюзію руху або спотворення. Муар може з’являтися на фотографіях, малюнках, текстурах матеріалів під час процесу друку, знижуючи якість кінцевого продукту.

Причин виникнення цього дефекту при друці може бути кілька, тож зупинимось докладніше на основних з них.

Основні причини появи муару

Невідповідність роздільної здатності

Муар виникає при накладанні регулярних структур, таких як лінії, точки або пікселі. Він зазвичай проявляється у вигляді хвилястих, рябих або плямистих візерунків, що не є частиною оригінального зображення. У поліграфії муар часто стає проблемою, оскільки він негативно впливає на якість друку.

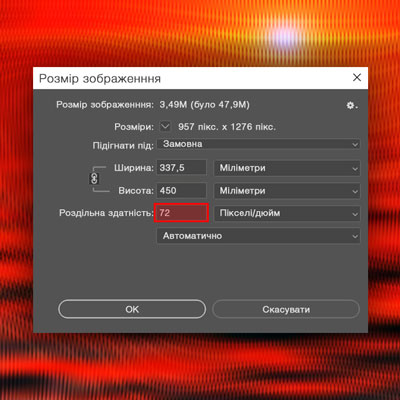

Основна причина виникнення муару в поліграфії полягає в невідповідності роздільної здатності зображення та друкарського обладнання або ж різниці між роздільною здатністю екрану і принтера. Зазвичай це відбувається, коли цифрове зображення з однією роздільною здатністю, наприклад 72 DPI (точок на дюйм), друкується на пристрої з іншою роздільною здатністю, скажімо 300 DPI або більше.

Муар є розповсюдженим, але небажаним явищем у поліграфії, проте використання відповідної техніки, програмного забезпечення та налаштувань допомагає знизити ймовірність його появи.

Неправильне налаштування растру

Неправильне налаштування растру є однією з основних причин появи муару в поліграфії. Це явище виникає через невідповідність кутів накладення кольорів та параметрів растрування, що призводить до взаємодії між регулярними структурами, утворюючи хвилясті або плямисті візерунки. Такий ефект погіршує якість друку та робить зображення невиразним або нечітким.

Для кращого розуміння, зупинимось в двох словах на тлумаченні терміну “растрування”.

Растрування – це процес перетворення зображення у вигляді суцільного кольору на сітку дрібних точок, які створюють візуальну ілюзію безперервного кольору при друці. Відбувається це за допомогою спеціальних шаблонів, відомих як растрові сітки. Залежно від кольору, розмір, щільність та форма точок можуть варіюватися, і саме так зображення передається на друковані матеріали.

Для багатоколірного друку, наприклад CMYK, де кожен колір накладається окремим шаром, дуже важливо коректно налаштувати кути растрування для кожного кольору. Це забезпечує їх правильне поєднання і мінімізує ризик виникнення муару.

Кожен колір у друці (Cyan, Magenta, Yellow, Black) потребує налаштування під певним кутом. Зазвичай ці кути для кольорів розміщують так:

• Cyan – 15° або 75°
• Magenta – 45°
• Yellow – 0° або 90°
• Black – 135°

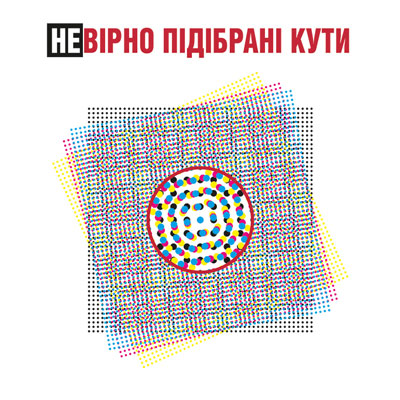

Якщо ці кути встановлені неправильно, відбувається накладання точок на одні й ті ж позиції, що призводить до муару.

Також варто звернути увагу на лініатурний растр.

Лініатура – це кількість растрових ліній на одиницю довжини, вимірювана в лініях на дюйм (LPI). Лініатура має бути підібрана так, щоб відповідати роздільній здатності друкарського обладнання, а також типу паперу. Невідповідність лініатури, наприклад, занадто висока для грубого паперу, призводить до муару через надмірну щільність точок. Так для глянцевого паперу можна використовувати вищу лініатуру (наприклад, 150 LPI), тоді як для газетного – краще використовувати нижчу (80-100 LPI).

Неправильний розмір або форма точок у растрі теж може впливати на ефект муару. У поліграфії використовують різні форми точок (круглі, квадратні, ромбічні), і підбір невідповідної форми або розміру теж може призводити до муару.

Застосування різних типів растрів або растрів з різною лініатурою в одному проекті також може стати причиною муару. Наприклад, якщо один об’єкт у макеті має частий (дрібний) растр, а інший – рідкісний, це часто призводить до конфлікту точок.

Правильна робота з растром, контроль кутів, лініатури та тестовий друк є важливими етапами для досягнення чистого і якісного друку.

Зображення з дрібними деталями

Зображення з високою деталізацією та повторюваними візерунками, такі як фотографії текстур або детальні ілюстрації, мають високу ймовірність утворення муару при друці. Це пов'язано з тим, що дрібні деталі в цих зображеннях можуть створювати регулярні візерунки, які, взаємодіючи з растровою сіткою, призводять до накладання текстур і появи небажаних ефектів.

Тож, як утворюється муар на зображеннях з дрібними деталями?

Візьмемо, наприклад, фотографію тканини з малюнком "ялинка" або детальної текстури шкіри. У цих випадках тонкі лінії та візерунки повторюються в зображенні, створюючи природну регулярну структуру. Коли таке зображення проходить через процес растрування, відбувається зіставлення двох регулярних структур – візерунка зображення та растра, що призводить до появи хвилястих візерунків.

Приклади зображень, що найчастіше схильні до утворення муару:

• Фотографії тканин і текстур.
  Зображення тканин із чітко вираженим візерунком, наприклад, клітинка, смужки або "ялинка", особливо схильні до утворення муару, оскільки растр "перетинається" з текстурою тканини, створюючи хвилястий або рябий ефект.
• Архітектурні візерунки.
  Фасади будівель з численними вікнами або повторюваними декоративними елементами також можуть спровокувати появу муару, особливо при великій деталізації.
• Штучні візерунки та декоративні патерни.
  Наприклад, малюнки з килимів, шпалер або інших декоративних виробів з чіткими регулярними формами.
• Портрети з дрібними текстурами.
  Деякі дрібні деталі на портретах, такі як текстура шкіри або візерунки на одязі, теж можуть призводити до муару, особливо при великому наближенні.

Чому ж повторювані візерунки підвищують ризик муару…

Як вже зазначалось вище, при друці зображення з повторюваними візерунками точкова структура растру накладається на аналогічну структуру зображення. Оскільки растрова сітка має фіксовані кути та щільність, ігнорування відповідності частот цих структур створює хвилясті перетини. Коли елементи зображення та точки растру з різною частотою накладаються, результатом стає муар.

Наприклад, якщо у зображенні є сітка з частотою 100 повторів на дюйм, а в растровій сітці – 85 ліній на дюйм, ці дві структури починають конфліктувати, створюючи додаткові хвилясті лінії, яких у зображенні насправді немає.

Зображення з дрібними деталями та повторюваними візерунками вимагають особливої уваги в підготовці макету до друку через високу ймовірність виникнення муару. Щоб мінімізувати або уникнути цього ефекту, слід використовувати відповідні методи додаткової обробки зображень – масштабування, розмиття, налаштування лініатури та попередній перегляд. Це допоможе зберегти якість і чіткість зображень під час друку.

Накладення шарів

Накладення шарів під час друку, особливо на дизайнерських паперах або інших текстурованих поверхнях, створює додаткові виклики для збереження якості зображення.

Текстуровані поверхні мають нерівномірну структуру, що додає складності під час друку. Поверхня таких матеріалів складається з безлічі мікроскопічних волокон або текстур, які утворюють певний, часто регулярний, візерунок. Коли на такий матеріал накладається друкований малюнок, структура поверхні починає взаємодіяти з растровою сіткою, що використовується для передачі кольорів. Цей процес є складним через те, що точки растру (тобто друкарські точки) не завжди можуть ідеально лягати на текстуровану поверхню, і тому різні шари зображення можуть почати взаємодіяти одне з одним, створюючи ефект муару.

Розглянемо як саме відбувається накладення шарів на прикладі друку на тканині.

У друці на текстурованих поверхнях, таких як тканина, використовують кілька окремих кольорових шарів, які накладаються один на одного. Кожен колір у багатоколірному друці потребує окремого шару з різною растровою сіткою та певним кутом, щоб уникнути конфлікту між кольорами (типовий процес у CMYK). Якщо кути для кожного кольору підібрані неправильно або якщо структура тканини має свій регулярний малюнок, ці шари починають накладатися з відмінними інтервалами. Це призводить до того, що різні частини візерунка можуть "збиватись" один з одним, утворюючи муар.

Тож, як бачите, накладення шарів у друці на текстурованих поверхнях потребує ретельного контролю. Використання правильних кутів, адаптивних сіток, тестового друку і вибір відповідних методів обробки зображення допомагають уникнути конфлікту між шарами та зберегти якість зображення.

Як уникнути муару в поліграфії

Муар може значно вплинути на кінцевий результат та сприйняття друкованого матеріалу. Він не лише робить зображення менш чіткими, але й створює відчуття хаосу та нерівномірності, що знижує загальну якість друку. Це особливо критично для рекламних матеріалів, де потрібна максимальна увага до деталей та високий рівень відтворення кольорів.

Щоб уникнути ефекту муару під час друку, існує кілька технічних та практичних методів:

• Збільшення роздільної здатності.
  При підготовці макетів для друку забезпечте роздільну здатність зображення відповідну роздільній здатності принтера. Для друку якісних зображень зазвичай використовують 300 DPI. Це допоможе зменшити ризик виникнення артефактів, оскільки чіткість точок буде вищою.
• Підбір оптимальної лініатури.
  Враховуйте тип матеріалу для друку та відповідну роздільну здатність. Зменшення щільності точок на дюйм (LPI) може знизити ризик утворення муару, оскільки великі точки менш схильні до накладання на дрібні деталі зображення.
• Зміна кутів растру.
  Використання різних кутів повороту сіток для кожного кольору (палітра CMYK) допомагає мінімізувати муар. У друкарських системах важливо обирати кути, при яких накладання кольорів буде мінімально помітним. Стандартні кути для поліграфії часто становлять 15°, 45°, 75° та 90°.
• Єдиний тип растру для всіх елементів.
  Використовуйте однаковий тип і параметри растру для всіх частин зображення.
• Ретуш зображень.
  Якщо муар виникає на етапі роботи з макетом, його можна спробувати зменшити за допомогою фільтрів або додаткового редагування зображення у графічних редакторах. Вибір фільтрів або зменшення чіткості регулярних структур допомагають мінімізувати ризик виникнення муару. Якщо зображення містить надто деталізовані елементи, можна застосувати фільтри для розмиття або видалення дрібних візерунків, які потенційно можуть утворити дефект.
• Правильний підбір матеріалу та технології друку.
  Деякі типи фарб можуть краще підходити для друку на текстурованих поверхнях. Наприклад, фарби з більшою покривною здатністю краще заповнюють проміжки в текстурі та менше взаємодіють із структурою основи.
  Використання матеріалів з менш вираженою текстурою або гладких крейдованих паперів може зменшити ймовірність утворення муару.
• Попередній перегляд.
  Перед друком завжди слід робити пробний відбиток (кольоропробу), щоб виявити можливі проблеми з муаром та вчасно їх виправити.

Муар у поліграфії є неприємним явищем, яке може погіршити якість друкованого матеріалу. Однак за допомогою правильних налаштувань обладнання, уважної підготовки зображень та використання сучасних технологій його можна мінімізувати або уникнути зовсім. Знання причин виникнення муару та способів його попередження є важливою частиною успішної поліграфічної практики, яку використовує типографія “Фастпринт”.
